本系統由網格3D掃描器識別系統、協作機器人、易取軟件系統、易取系統工裝及控制器組成。

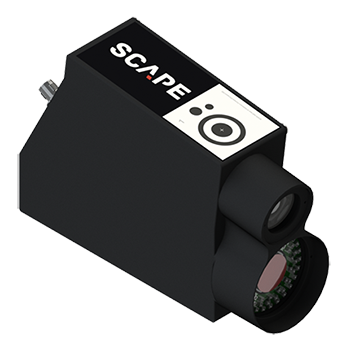

視科普 SCAPE OP13-08

1、網格3D掃描器識別系統

本系統自主開發了一套可以直接裝在機器人上的小型3D傳感器 ，該傳感器為系統提供了很高的靈活性，即在機器人可達范圍內，不受箱子數量及位置的限制。本系統只需要拍攝一幅圖像，即可生成所需的3D點云；可以無需重新標定的情況下在不同的量程下工作，即可以按照目標零件的大小選擇相應的工作范圍。

技術參數：

（1）預定距目標物的距離：近程340 mm；遠程445 mm；

（2）預定距離下工作范圍：近程280-480mm；遠程325-565mm；

（3）預定距離下的視場：近程205 x 205 mm；遠程271 x 271 mm；

（4）預定距離下橫向分辨率 (XY-平面)：近程1.05 mm；遠程1.37 mm；

（5）預定距離下最小掃描面積：近程4.9 x 4.9 mm；遠程5.8 x 5.8 mm；

（6）預定距離下深度精度RMS：近程0.25 mm；遠程0.44 mm。

遨博 AUBO-i5

2、協作機器人

技術參數：

（1）自由度:6;

（2）最大工作半徑:886.5mm

（3）負載:5

（4）重量:24

（5）安裝面直徑:?172

（6）重復定位精度:±0.02

（7）工具速度(m/s):≤2.8

（8）平均功率（W）:200

（9）峰值功率（W）:1000

（10）工作環境溫度范圍（°C）:0-50

（11）工作環境濕度:25%-90%

（12）安裝方式:任意角度

（13）防護等級:IP54

（14）關節1:運動范圍±175°;最大速度147°/s;

（15）關節2:運動范圍±175°;最大速度147°/s;

（16）關節3:運動范圍±175°;最大速度147°/s;

（17）關節4:運動范圍±175°;最大速度180°/s;

（18）關節5:運動范圍±175°;最大速度180°/s;

（19）關節6:運動范圍±175°/±360°;最大速度180°/s。

3、易取軟件系統

    由以下四個模塊組成：

（1）無序抓取模塊：完成引導機器人進行無序抓取的工作；

（2）網格相機功能模塊：包含網格相機控制及相關3D點云處理；

（3）自動自檢系統模塊：用于相機運行期間的自檢工作；

（4）學習訓練模塊：完成新零件的導入訓練，抓取策略規劃，抓手管理等。

4、易取系統工裝及控制器

（1）工裝

尺寸：374 x 225 x 110 [mm]；

供電：24 VAC；

真空吸盤：2.5層風琴式吸盤，包含直徑：?5, ?7, ?9, ?12, ?14, ?17.5, ?20, ?25各兩個；

供氣需求： 3.5-6 bar 25 liter；

重量：4.2kg；

傳感器：真空壓力傳感器；

其他組件：電磁閥等

（2）工控機

CPU：Intel Core i5-10400 (6 core)或性能相近

內存：16GB；

存儲：500GB HD；

顯卡：板載；

網絡連接：3-4個以太網接口（包含2個PoE）；

操作系統：Windows 10 （64bit）
